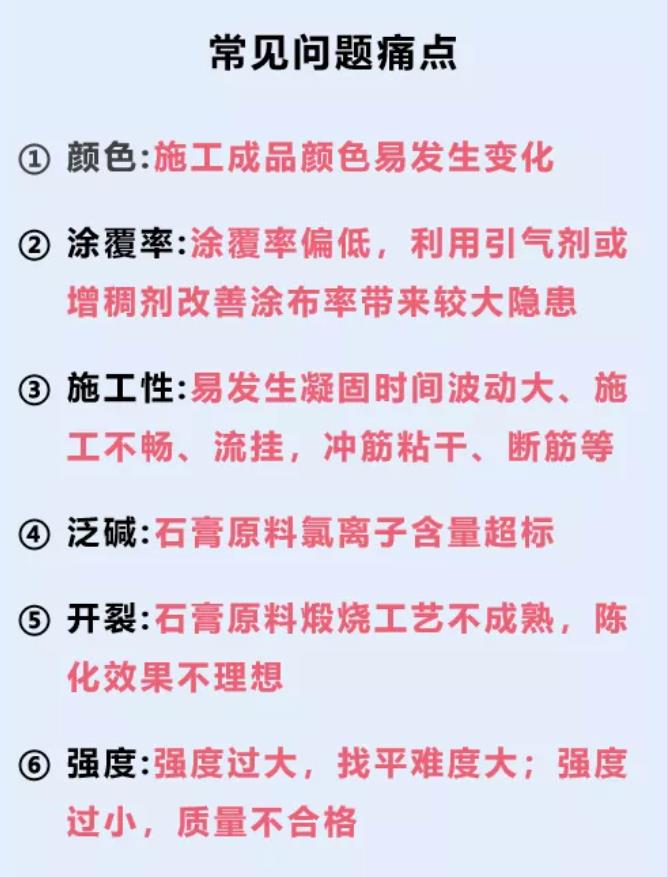

√√√ 抹灰石膏（不達標）易產(chǎn)生的問題

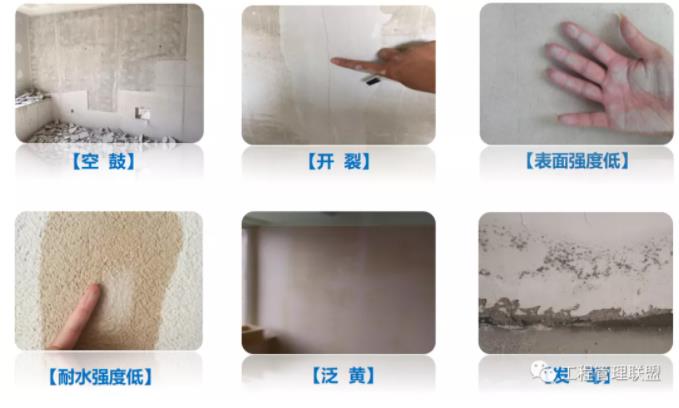

√√√ 抹灰抹灰石膏開裂、起粉原因分析

√ 材料原因

原因描述：抹灰石膏的石膏原料采用不當，建筑石膏里過燒的無水石膏AIII超標，材料顆粒級配不合理。

解決對策：確保選擇合格產(chǎn)品，選擇技術實力有保障的大品牌產(chǎn)品。

√ 基層未正確處理

原因描述：基層處理不干凈或處理不當 (如：基層過于干燥，松散物或粉塵未清除干凈)，造成抹灰石膏與基層材料粘結力降低。

解決對策：基層表面砂漿殘渣污漬、隔離劑、漆料等，均應事先清理干凈; 刷涂墻體界面處理劑減少基層吸水性。

√ 極端施工環(huán)境

原因描述：施工工地強制性通風，抹灰石膏因缺水快速干固而發(fā)生塑性開裂；工地溫度過低或過高，減緩抹灰石膏凝固時長，抹灰石膏初期強度低，不能抵抗水份減少而發(fā)生的抹灰層的收縮。

解決對策：大風的環(huán)境下，工程抹灰施工時要封閉窗門，防止強制性通風；并防止在過低溫度或高溫下施工。

√ 未正確制漿

原因描述：粉與水攪拌不均勻；抹灰石膏中摻入了其他材料，造成抹灰石膏強度低；濕漿料硬化后二次加水攪拌。

解決對策：抹灰石膏攪拌時需采用電動攪拌機攪拌3-5分鐘直至均勻且無生粉團；連續(xù)施工時，下一桶材料攪拌前，必須將桶內(nèi)的殘留漿料清理干凈；攪拌好的漿料必須在廠家規(guī)定時間內(nèi)用完，已初凝的料漿嚴禁再次加水攪拌后使用；抹灰過程中的落地灰以及修整過程中刮、搓下的漿料不得回收使用。

√ 施工原因

原因描述：混凝土墻出現(xiàn)鼓泡未處理；抹灰層施工厚度太厚；不同材料的基體交接處未做掛網(wǎng)等加強處理或加強網(wǎng)格布未按規(guī)定鋪貼到位。

解決對策:混凝土墻應滾涂界面劑，施工過程中發(fā)現(xiàn)抹灰鼓泡則應鏟除，并在空洞部分重新填補抹灰石膏；單遍施工厚度不超過廠家建議值、整體總厚度不超過25毫米；加強隱蔽驗收，不同墻體材料的界面接縫和門窗過梁處均需鋪設耐堿玻璃纖維網(wǎng)布做加強；網(wǎng)格布必須滿粘、不能點粘，且最好鋪貼在抹灰層面層下3毫米處；耐堿玻璃纖維網(wǎng)布宜≥130g/㎡，寬度不小于30厘米，以確保搭接兩邊均≥15厘米。

√ 基層原因或設計問題

原因描述:墻體收縮，不同材質的墻體之間產(chǎn)生裂縫；磚墻收縮沉降。

解決對策：采購質量合格的砌塊，且砌塊和砌塊墻應足齡養(yǎng)護；混凝土墻或其他預修補材料也需足齡養(yǎng)護后方可抹灰。

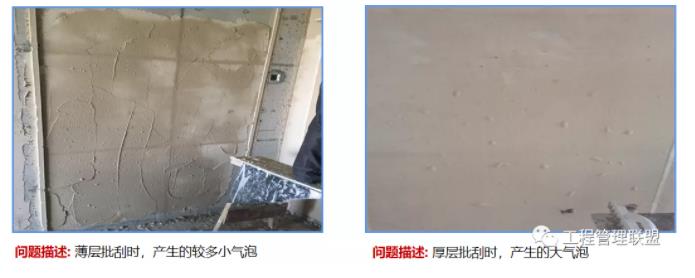

√√√ 石膏砂漿剪力墻基層氣泡及防治

√ 產(chǎn)生氣泡原因：

剪力墻面基層清理不干凈。

混凝土表面存在油性脫模劑。

粉刷石膏未攪拌開，或配比不當。

混凝土基材吸水率較高，空氣置換產(chǎn)生氣泡。

砂漿原材等其他因素。

√ 防治措施

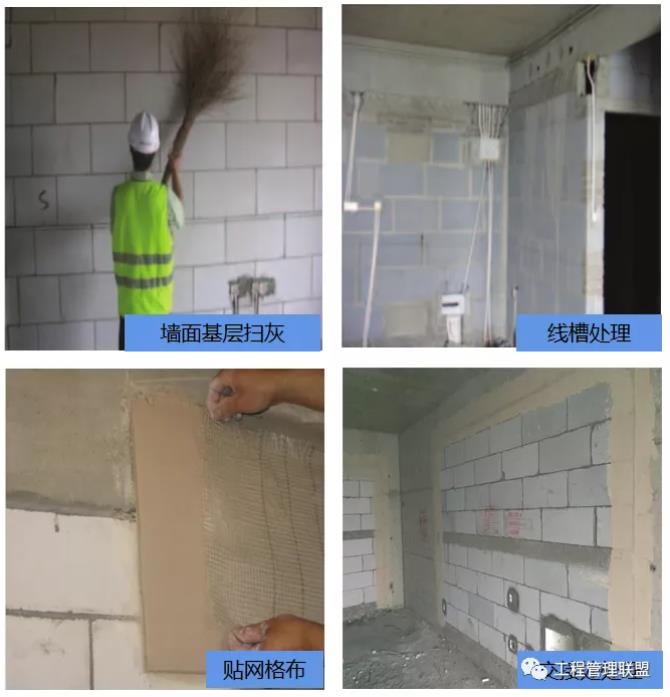

措施一：做好粉刷前基層清理，尤其是剪力墻面灰塵需清掃干凈。

措施二：可涂刷乳液型界面劑， 進行預處理:刷界面劑會增加0.5元/平方成本，但防治氣泡效果明顯。

由于混凝土表面吸水率很高；同時混凝土表面存在脫模油， 在不采用界面劑的前提下，需分兩遍施工。第一遍先抹3mm～5mm厚， 待第一遍硬化并具有一定強度后再抹第二遍抹灰石膏。兩遍抹灰間隔8h效果更好， 相當于將第一遍抹灰當作無機界面劑使用;待石膏粉刷面上強度后，使用鏟刀挖除氣泡并及時使用石膏砂漿修補，使用平刨打磨，石膏砂漿強度達到后，并無色差。

措施三：粉刷石膏中壓入一層玻纖網(wǎng)格布，網(wǎng)孔20x20mm。

√√√ 抹灰石膏與膩子之間容易出現(xiàn)的問題

√ 產(chǎn)生問題原因：

√ 抹灰石膏凝結時間（硬化時間）比較短，通常在2-4小時，但其達到最終強度需要充分干燥，若抹灰石膏未完成干燥或表面干燥內(nèi)部潮濕時就進行膩子層施工，容易出現(xiàn)很多問題，特別是冬季抹灰石膏施工后刮膩子；石膏的主要化學成份為硫酸鈣，硫酸鈣是一種微溶于水的物質，

√ 石膏因含結晶水的不同分為無水石膏（CaSO4）、半水石膏（2CaSO4·H2O）和二水石膏（CaSO4·2H2O）。石膏的主要化學成份為硫酸鈣，硫酸鈣是一種微溶于水的物質，當水泥基膩子刮在抹灰石膏表面時，界面會浸濕，石膏成份會微溶于水，與水泥發(fā)生化學反應而生成一種叫鈣釩石的物質，生成鈣釩石時體積會膨脹，從而造成界面粘結失效。

√ 防治措施

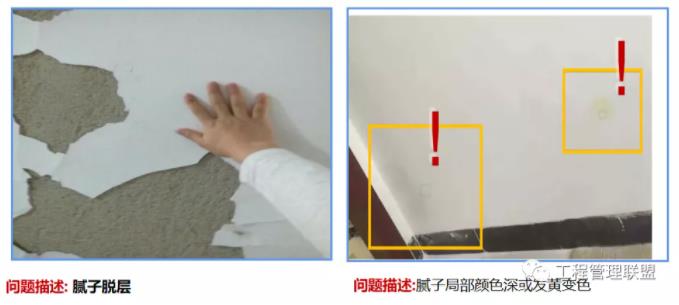

√ 膩子脫層

膩子施工時抹灰石膏含水過多（抹灰石膏施工后很快就刮膩子），膩子層與抹灰層收縮不一致，造成大面積空鼓脫落。施工時基層必須干燥，選擇強度合格的抹灰石膏。

抹灰石膏基層上直接批刮水泥基耐水膩子，則很可能會出現(xiàn)膩子層開裂、空鼓的現(xiàn)象。如果抹灰石膏基層表面一定要刮水泥基膩子，可以在抹灰石膏基層表面刷界面劑或者封閉底漆，封閉好底層后上面即可刮水泥基膩子。

√ 膩子局部顏色深或發(fā)黃變色

抹灰石膏施工厚度不均造成含水不同，干燥速度不一致，導致抹灰石膏顏色不均；抹灰石膏的內(nèi)部成分與膩子中的成分發(fā)生化學反應。膩子應在抹灰石膏完全干燥后施工，如果在潮濕的環(huán)境或地區(qū)干燥時間應更長
